Comment choisir un chargeur de batterie au lithium ? Un guide pour éviter les pièges et des conseils pratiques

Choisir le mauvais chargeur de batterie au lithium peut réduire la durée de vie de la batterie, réduire les performances de l'appareil ou même créer des risques pour la sécurité. Avec des prix de chargeur allant de plusieurs dizaines à plusieurs milliers de yuans, les différences de qualité sont significatives. De nombreux acheteurs se concentrent uniquement sur le prix ou la puissance, tout en ignorant la compatibilité de tension, les profils de charge, les certifications et les systèmes de protection.

Ce guide explique comment choisir correctement un chargeur de batterie au lithium, couvrant l'adaptation de tension, le calcul du courant, les certifications, les scénarios d'application et les considérations d'approvisionnement OEM.

Réponse rapide : Comment choisir un chargeur de batterie au lithium ?

Pour bien choisir son chargeur de batterie lithium :

1. Faites correspondre la tension de sortie du chargeur à la tension de la batterie.

2. Sélectionnez le courant de charge entre 0,5C et 1C de capacité de la batterie.

3. Assurer le mode de charge CC/CV (courant constant/tension constante).

4. Vérifiez les certifications de sécurité (UL, CE, CCC, DOE niveau VI).

5. Choisissez la méthode de refroidissement et les fonctions de protection appropriées (OVP, OCP, OTP, SCP).

Qu'est-ce qu'un chargeur de batterie au lithium ?

Un chargeur de batterie au lithium est un dispositif de conversion de puissance conçu spécifiquement pour les systèmes de batteries lithium-ion, lithium polymère et LiFePO4. Il convertit l'entrée AC ou DC en tension et courant stables adaptés au chargement de la batterie au lithium.

Contrairement aux adaptateurs secteur standard, les chargeurs au lithium doivent inclure :

• Régulation précise de la tension

• Algorithme de charge CC/CV

• Protection contre les surtensions, les surintensités et les surchauffes

• Sortie stable à faible ondulation

Pourquoi un chargeur de batterie au lithium est-il important ?

L'importance de choisir le bon chargeur de batterie au lithium se reflète dans trois aspects essentiels : la sécurité, la durée de vie et la stabilité des performances.

1. Assurance de sécurité

Les batteries au lithium sont très sensibles aux fluctuations de tension de charge et de courant. Un chargeur de batterie au lithium mal conçu peut provoquer :

• Surcharge

• Courant excessif

• Surchauffe

• Gonflement de la batterie

• Risques d'incendie

Un chargeur de batterie au lithium qualifié intègre plusieurs mécanismes de protection, notamment :

• Protection contre les surtensions (OVP)

• Protection contre les surintensités (OCP)

• Protection contre la surchauffe (OTP)

• Protection contre les courts-circuits (SCP)

Ces protections intégrées constituent la principale ligne de défense contre les accidents liés à la recharge.

2. Durée de vie prolongée de la batterie

Un chargeur de batterie au lithium professionnel utilise un profil de charge intelligent à courant constant/tension constante (CC/CV).

Cette méthode de chargement :

• Empêche la surcharge et la décharge excessive

• Réduit la croissance de la résistance interne

• Optimise la précision de la terminaison de charge

• Augmente considérablement la durée de vie du cycle de charge-décharge

L’utilisation d’un chargeur non optimisé peut réduire la durée de vie de la batterie de 20 à 40 % au fil du temps.

3. Performances stables de l'appareil

Les chargeurs de batterie au lithium de haute qualité offrent :

• Tension de sortie stable

• Faible ondulation et bruit

• Régulation précise de la tension

Ceci est particulièrement important pour :

• Véhicules électriques (systèmes EV)

• Robots industriels

• Matériel médical

• Systèmes de contrôle d'automatisation

L'instabilité de l'alimentation peut provoquer des erreurs de contrôle, des interférences de signal et des dommages à long terme aux composants.

Analyse des paramètres clés : les spécifications techniques déterminent les performances

Lors de la sélection d’un chargeur de batterie au lithium, portez une attention particulière aux paramètres techniques suivants :

1. Plage de tension de sortie (V)

La tension de sortie doit correspondre à la tension nominale de la batterie. Les tensions courantes des batteries au lithium incluent :

Configurations courantes de batterie au lithium

• Batterie au lithium monocellulaire : 3,7 V nominal (tension de charge de 4,2 V)

• Batterie au lithium 3S : 11,1 V nominal (tension de charge de 12,6 V)

• Batterie 10S et plus : généralement 36 V à 72 V nominal (plage de charge de 37 V à 87 V)

Comment identifier la bonne tension

1. Vérifiez l'étiquette de la batterie pour connaître la tension nominale.

2. Confirmez les spécifications de tension à pleine charge.

3. Assurez-vous que la tension de sortie du chargeur correspond précisément.

Certains chargeurs de batterie au lithium avancés prennent en charge de larges plages de sortie réglables (par exemple, 8 V à 87 V), améliorant ainsi la compatibilité entre différents systèmes de batterie.

⚠ Une mauvaise adaptation de tension peut entraîner une surchauffe, une durée de vie réduite de la batterie ou des dommages permanents.

2. Sélection du courant de sortie (A)

Le courant de charge détermine la vitesse de charge et le niveau de charge de la batterie.

Une règle générale :

Courant de charge maximal ≤ Capacité de la batterie (Ah) × 1C

Exemple:

• Batterie 10 Ah → Courant de charge recommandé ≤ 10 A

• Batterie 20 Ah → Charge rapide possible entre 15 A et 20 A

Tarif de recharge quotidien recommandé

• Utilisation standard : 0,5 C à 1 C

• Charge rapide d'urgence : jusqu'à 1,5 C

Un courant excessif augmente :

• Température interne de la batterie

• Risque de placage au lithium

• Dégradation des capacités à long terme

Pour une santé optimale de la batterie, équilibrez vitesse de charge et longévité plutôt que de toujours rechercher un ampérage maximum.

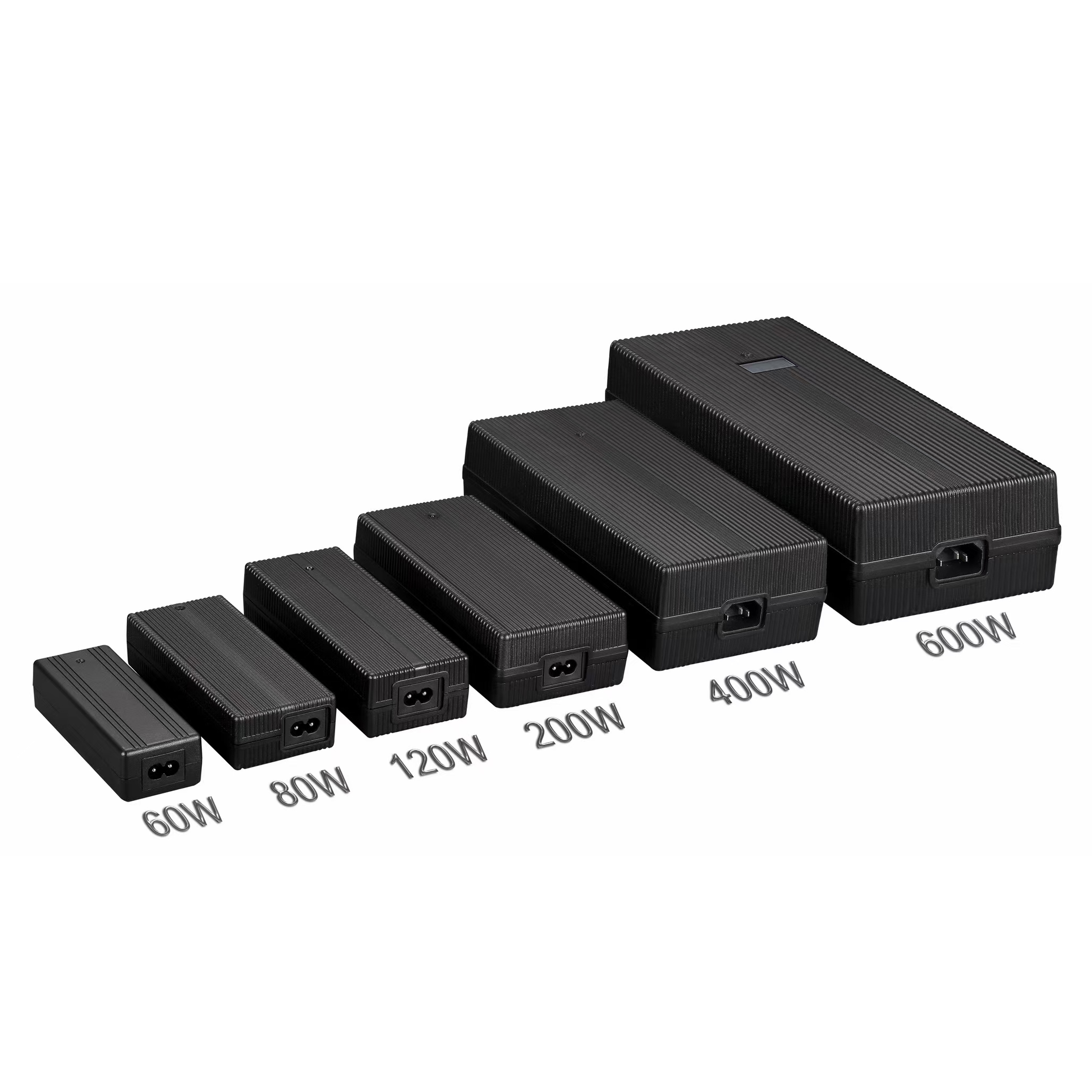

3. Puissance (W)

La puissance détermine la combinaison de tension et de courant qu’un chargeur peut fournir simultanément. Formule de calcul : Puissance (W) = Tension (V) × Courant (A). Les classifications de puissance courantes comprennent :

• Faible consommation (60 W-90 W) : convient aux blocs-batteries à cellule unique ou de petite capacité, par exemple les outils électriques et les haut-parleurs portables.

• Puissance moyenne (120 W-250 W) : Applicable aux appareils de mobilité personnelle tels que les scooters électriques et les véhicules auto-équilibrés.

• Haute puissance (300 W-600 W) : correspond aux vélos électriques et aux grandes batteries au lithium.

• Ultra-haute puissance (800 W-1 200 W) : pour les robots industriels, les tricycles électriques et les équipements lourds.

4. Niveau d'efficacité énergétique

Les chargeurs à haut rendement ont des pertes de conversion inférieures, génèrent moins de chaleur et permettent d'économiser sur les coûts d'électricité. Les normes d’efficacité énergétique internationalement reconnues comprennent :

• DOE niveau VI (Département américain de l'énergie)

• ERP Stage 2 (Produits liés à l'énergie de l'Union européenne)

• CEC (Commission californienne de l'énergie)

Choisissez des produits avec un indice d'efficacité ≥90%. Certains chargeurs de qualité professionnelle peuvent atteindre 92 à 95 %.

5. Certifications de sécurité et mécanismes de protection

Certifications de sécurité essentielles :

• International : UL, ETL (Amérique du Nord) ; CE, GS (Europe); PSE (Japon) ; SAA, RCM (Australie) ; KC (Corée du Sud)

• National (Chine) : certification obligatoire CCC, rapport d'inspection de la qualité

Fonctions de protection essentielles :

• Protection contre les surtensions (OVP) : empêche une tension de sortie excessive d'endommager la batterie.

• Protection contre les surintensités (OCP) : limite les pics de courant anormaux.

• Protection contre la surchauffe (OTP) : coupe automatiquement l'alimentation lorsque la température est trop élevée.

• Protection contre les courts-circuits (SCP) : coupe immédiatement l'alimentation en cas de court-circuit de sortie.

• Double fusible (entrée et sortie) : Fournit une double protection avec des fusibles des deux côtés de l'entrée et de la sortie.

6. Méthode de refroidissement et matériau du boîtier

• Refroidissement par convection naturelle de l'air : refroidissement passif via des évents dans le boîtier ; silencieux et très fiable.

• Refroidissement par air forcé : utilisé pour les produits à très haute puissance ; Tenez compte de la durée de vie du ventilateur et du bruit.

•Matériau du boîtier : les boîtiers en plastique sont légers et économiques. Les boîtiers métalliques (par exemple en alliage d'aluminium) offrent une meilleure dissipation thermique, adaptés aux applications extérieures et industrielles.

7. Indice de protection contre la pénétration (IP)

Pour une utilisation en extérieur ou dans des environnements humides, tenez compte des indices d’étanchéité à l’eau et à la poussière :

• IP67 : Complètement étanche à la poussière ; protégé contre une immersion temporaire dans l’eau (1 mètre de profondeur pendant 30 minutes). Convient pour l'éclairage extérieur LED, la recharge des véhicules électriques, etc.

• Protection standard : Convient uniquement aux environnements intérieurs et secs.

Recommandations multi-scénarios : choisissez les spécifications en fonction de l'application

Scénario 1 : Mobilité électrique personnelle (scooters électriques, véhicules auto-équilibrés, vélos électriques)

• Puissance recommandée : 120 W-250 W

• Exigences clés : portabilité, prise en charge de la charge rapide, protections multiples

• Configuration typique : chargeur 42 V/2A-3A, efficacité ≥90 %, avec protection contre les surcharges

• Justification : ces appareils ont généralement des capacités de batterie comprises entre 5 Ah et 15 Ah. Un chargeur de 120 W à 250 W peut terminer la charge en 2 à 4 heures, équilibrant ainsi vitesse et sécurité.

Scénario 2 : Robots industriels et équipements automatisés

• Puissance recommandée : 300 W-600 W

• Exigences clés : stabilité à pleine charge à long terme, faible ondulation/bruit, haute fiabilité

• Configuration typique : chargeur 48 V/10 A-15 A, efficacité ≥95 %, MTBF (Mean Time Between Failures) ≥30 000 heures

• Justification : Les applications industrielles nécessitent un fonctionnement 24h/24 et 7j/7. Un rendement élevé et une faible ondulation garantissent que les systèmes de contrôle ne sont pas perturbés.

Scénario 3 : Éclairage extérieur LED et équipement de jardin

• Puissance recommandée : 60 W-120 W (série étanche IP67)

• Exigences clés : étanche à l'eau et à la poussière, résistance aux intempéries, câbles fixes

• Configuration typique : boîtier en aluminium, indice de protection IP67, câbles AC/DC fixes

• Justification : Les environnements extérieurs sont confrontés à la pluie et à la poussière. Les chargeurs étanches empêchent les courts-circuits et la corrosion, prolongeant ainsi la durée de vie.

Scénario 4 : Dispositifs médicaux et instruments de précision

• Puissance recommandée : 60 W-160 W (selon les exigences de l'appareil)

• Exigences clés : faible interférence EMI, certification de qualité médicale, sortie stable

• Configuration typique : chargeur à double sortie, conception d'alimentation indépendante, conforme aux réglementations de sécurité médicale

• Justification : Les dispositifs médicaux ont des exigences extrêmement élevées en matière d'ondulation de puissance et de CEM. Deux sorties indépendantes assurent la redondance.

Scénario 5 : grosses batteries et tricycles électriques

• Puissance recommandée : 800 W-1 200 W

• Exigences clés : capacité de sortie de courant élevée, sortie parallèle multicanal, excellente dissipation thermique

• Configuration typique : 48 V/50 A ou 72 V/20 A, sortie parallèle à quatre canaux, boîtier en alliage d'aluminium

•Justification : les blocs-batteries de grande capacité (par exemple > 100 Ah) nécessitent une charge rapide à courant élevé. La conception parallèle multicanal distribue la chaleur, améliorant ainsi l'efficacité de la charge.

Scénario 6 : Recharge de véhicules (véhicules récréatifs, bateaux, postes de travail mobiles)

• Puissance recommandée : 120 W-200 W (série DC-DC)

• Exigences clés : large plage de tension d'entrée, résistance aux vibrations, faible consommation d'énergie en veille

• Configuration typique : entrée 12-30 V CC, sortie 24 V/5 A, boîtier métallique

•Justification : Les systèmes électriques des véhicules présentent des fluctuations de tension importantes. Les convertisseurs DC-DC tirent leur énergie directement de la batterie du véhicule, évitant ainsi les pertes de l'onduleur.

Évitez ces erreurs courantes d’achat de chargeurs de batterie au lithium

Choisir le mauvais chargeur de batterie au lithium peut entraîner une durée de vie réduite de la batterie, des risques pour la sécurité et des coûts de remplacement inutiles. Vous trouverez ci-dessous les erreurs les plus courantes commises par les acheteurs et comment les éviter.

Piège 1 : supposer qu’une puissance plus élevée est toujours préférable

De nombreux acheteurs pensent que le choix d’un chargeur de batterie au lithium d’une puissance plus élevée garantit une charge plus rapide. En réalité, un chargeur surdimensionné peut :

• Délivrer un courant excessif

• Augmenter la température de la batterie

• Accélérer la croissance de la résistance interne

• Réduisez la durée de vie globale de la batterie

Approche correcte

Calculez la puissance requise du chargeur en utilisant :

Puissance (W) = Tension de la batterie (V) × Courant de charge (A)

Sélectionnez un chargeur qui offre une marge de sécurité de 10 à 20 % au-dessus de vos besoins calculés – pas plus.

Une bonne adéquation de la puissance garantit une vitesse de charge et une longévité de la batterie équilibrées.

Piège 2 : se concentrer uniquement sur le prix tout en ignorant les certifications

Les chargeurs à faible coût sans certifications appropriées peuvent manquer :

• Protection d'isolation

• Protections contre les surintensités

• Fonctionnalités d'arrêt thermique

• Régulation de tension stable

Les chargeurs de batteries au lithium non certifiés présentent des risques importants pour la sécurité.

Approche correcte

Vérifiez toujours les certifications de sécurité internationales telles que :

• UL/ETL (Amérique du Nord)

• CE/GS (Europe)

• CCC (Chine)

• KC / PSE / SAA

Demandez des rapports de tests officiels lors d’un approvisionnement en gros ou pour des projets OEM.

Le respect des certifications garantit l’accès légal au marché et la sécurité des produits.

Piège 3 : négliger la compatibilité des connecteurs et la qualité des câbles

L’inadéquation des connecteurs est l’un des problèmes les plus négligés.

Les types de connecteurs courants incluent :

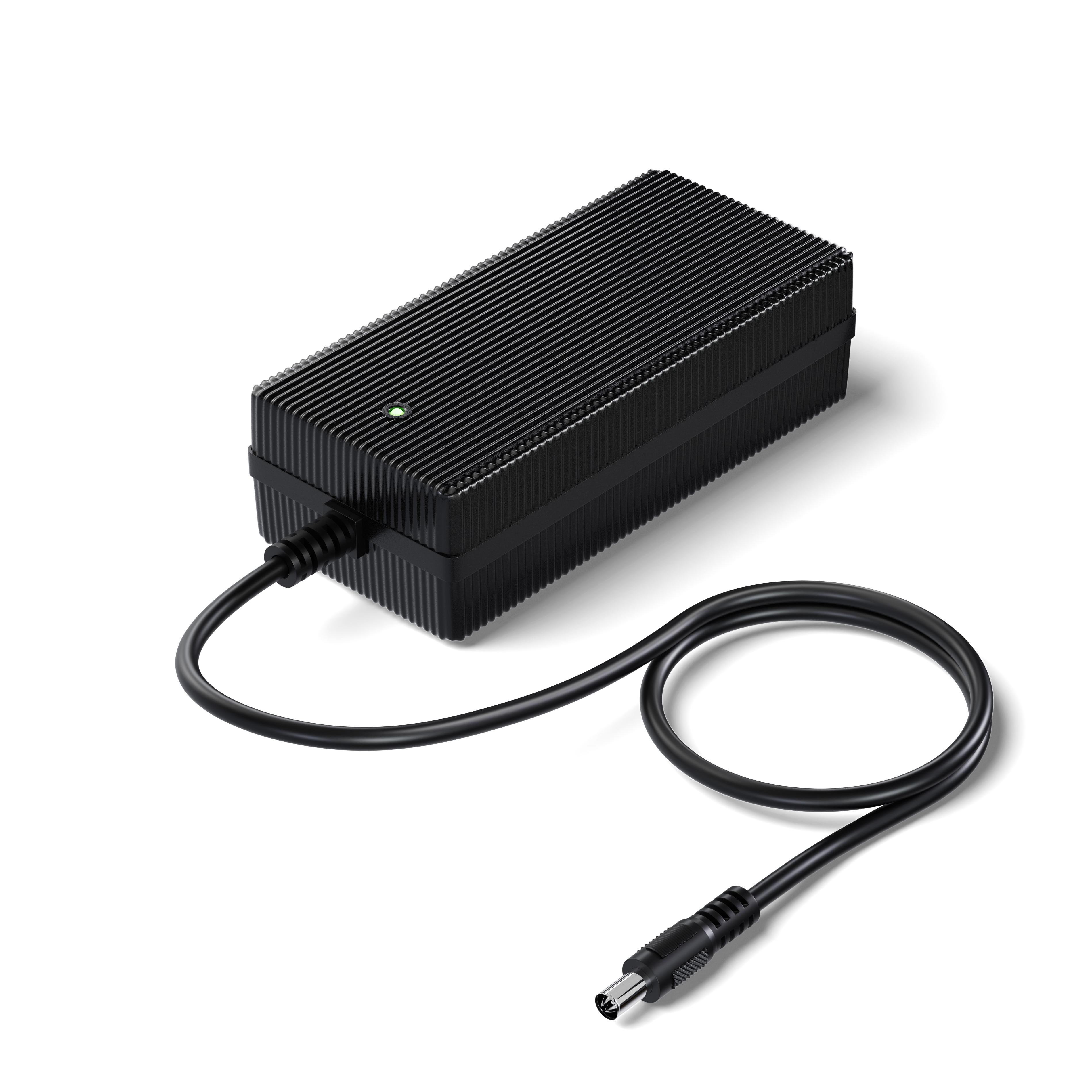

• Bouchons cylindriques DC (différents diamètres)

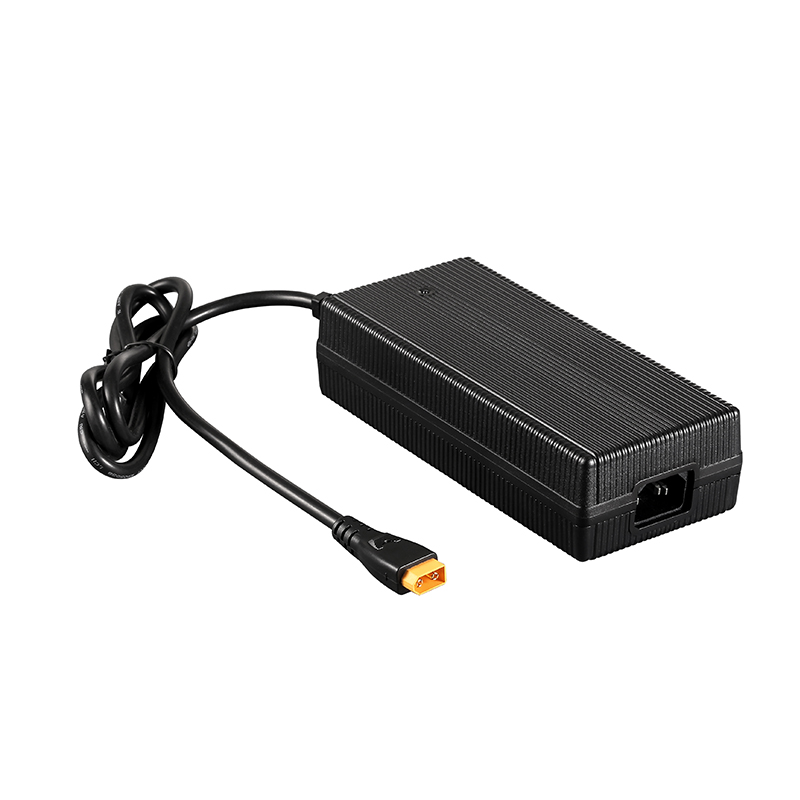

• XT60 / XT90

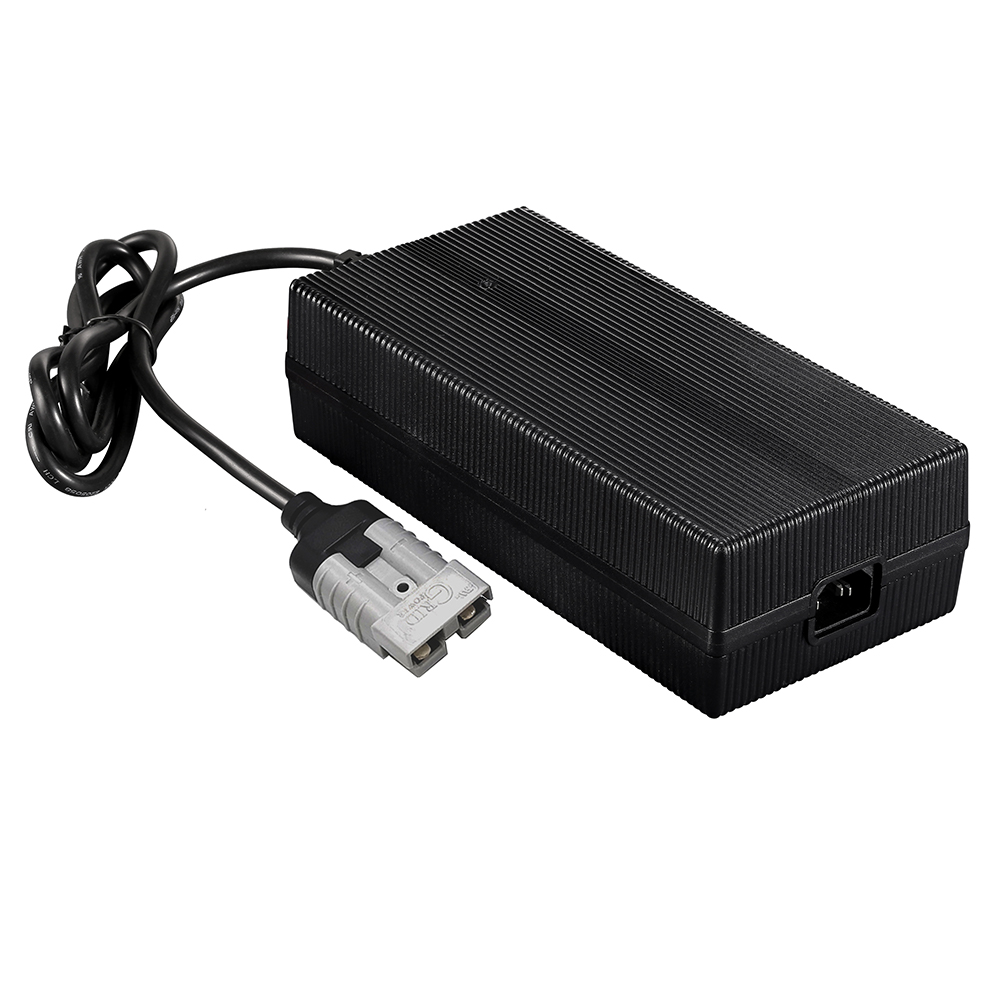

• Connecteurs Anderson

• Interfaces industrielles personnalisées

L'utilisation de connecteurs incompatibles peut provoquer un contact instable et une surchauffe.

De plus, les câbles fins provoquent des chutes de tension excessives et une efficacité de charge réduite.

Approche correcte

• Confirmer les spécifications exactes du connecteur

• Utilisez un câble minimum de 18 AWG pour les applications standard

• Pour les modèles à courant élevé, sélectionnez un câblage de calibre plus épais

Un câblage de haute qualité assure une transmission de courant stable et minimise la génération de chaleur.

Piège 4 : En supposant qu'un seul chargeur convient à toutes les chimies des batteries au lithium

Différentes compositions chimiques du lithium nécessitent des tensions de charge et une logique de terminaison différentes.

Exemples :

• LiFePO4

• MR/ANC

• LTO (Titanate de Lithium)

L'utilisation d'un chargeur incompatible peut :

• Cause une charge incomplète

• Surcharger la batterie

• Endommager les cellules de la batterie

Approche correcte

Confirmez toujours :

• Type chimique de la batterie

• Tension nominale

• Tension de pleine charge

Sélectionnez ensuite un chargeur de batterie au lithium spécialement configuré pour cette chimie.

Piège 5 : Utiliser continuellement le mode de charge rapide

La charge rapide augmente la commodité mais augmente également :

• Température interne

• Risque de placage au lithium

• Dégradation des capacités à long terme

Stratégie recommandée

Utilisez une charge standard de 0,5C à 1C pour une utilisation quotidienne.
Réservez une charge à haut débit (1,5 C ou plus) pour les situations d’urgence uniquement.

Trouver un équilibre entre efficacité et longévité est essentiel.

Cadre de sélection rationnel de chargeur de batterie au lithium

Pour prendre une décision d’achat techniquement judicieuse, suivez cette approche structurée.

Étape 1 : Identifier les spécifications de la batterie

Enregistrer à partir de l'étiquette de la batterie :

• Tension nominale (V)

• Capacité (Ah)

• Type de chimie

Calculez la puissance du chargeur requise :

Tension × Capacité × Taux de charge (0,5 C à 1 C recommandé)

Cela garantit une adaptation correcte de la tension et une limitation du courant.

Étape 2 : évaluer l'environnement d'utilisation

Différentes applications nécessitent différentes conceptions de chargeurs.

L’adéquation environnementale a un impact direct sur la fiabilité.

Étape 3 : Vérifier les certifications et les mécanismes de protection

Donnez la priorité aux chargeurs de batteries au lithium avec :

• Double certification UL + CE + CCC

• Conformité à l'efficacité du DOE niveau VI ou de l'ERP

• Protection OVP/OCP/OTP/SCP

• Conception à double fusible

La protection certifiée réduit les risques opérationnels et l’exposition à la responsabilité.

Étape 4 : Évaluer la capacité du fabricant et le support après-vente

Pour les distributeurs, les acheteurs OEM ou les achats d’entreprise :

Choisissez des fournisseurs avec :

• Certification du système qualité ISO9001

• Assistance garantie de 3 ans

• Test de vieillissement à pleine charge de 4 heures

• MTBF ≥30 000 heures

• Capacité de personnalisation technique

Un support après-vente stable garantit une coopération à long terme et des coûts de maintenance réduits.

Étape 5 : Référencer des cas d'application éprouvés

Avant l'achat groupé :

• Examiner des configurations de projets similaires

• Consultez les fabricants d'appareils pour connaître les spécifications de chargeur recommandées.

• Analyser les retours d'utilisation sur le terrain

La validation dans le monde réel réduit le risque de sélection.

Considérations sur la solution de chargeur de batterie au lithium professionnel

Pour les utilisateurs industriels, les marques OEM et les acheteurs de gros volumes, la capacité des fournisseurs devient essentielle.

Lors de l’évaluation d’un fabricant de chargeurs de batterie au lithium, examinez les éléments suivants :

Couverture technique

• Plage de puissance complète : 24 W à 1 200 W

• Sortie de tension large : 8 V à 87 V

• Profils de charge personnalisés basés sur la conception de la batterie

Système de certification

Produits conformes à :

UL, ETL, FCC, GS, CE, CB, KC, PSE, SAA, CCC, UKCA

Assure une entrée en douceur sur les marchés mondiaux.

Normes de contrôle de qualité

• Tests de vieillissement à pleine charge de 4 heures

• MTBF ≥30 000 heures

• Inspection stricte des composants entrants

• Tests de production en plusieurs étapes

Vitesse de réponse technique

Une équipe d'ingénierie expérimentée capable de :

• Prototypage rapide

• Cycle de développement de 10 jours

• Solutions de boîtiers et de connecteurs personnalisés

Une réponse technique rapide est essentielle pour les industries axées sur les projets.

Recommandation finale

Le choix d’un chargeur de batterie au lithium est un équilibre entre :

• Sécurité

• Efficacité de charge

• Durée de vie de la batterie

• Contrôle des coûts

Évitez de rechercher aveuglément le prix le plus bas ou la puissance la plus élevée.

Plutôt:

✔ Confirmez les paramètres de la batterie
✔ Faites correspondre précisément les spécifications du chargeur
✔ Vérifiez les certifications
✔ Donnez la priorité aux mécanismes de protection
✔ Choisissez des fabricants fiables

Pour les utilisateurs professionnels et les projets d’approvisionnement en gros, un partenariat avec un fabricant de chargeurs de batterie au lithium certifié offrant des capacités de personnalisation et une conformité mondiale constitue la voie la plus fiable vers une stabilité opérationnelle à long terme.

Prenons l'exemple de Dongguan Fuyuan Electronics Co., Ltd. (FUYUAN) : fondée en 2005, l'entreprise est spécialisée dans la R&D et la fabrication de chargeurs de batterie et d'adaptateurs secteur. Elle a développé plus de 2 000 modèles de produits, au service d'entreprises de premier plan dans des secteurs tels que SUNWODA, LG, Tenda et CSIC. Sa gamme de produits s'étend des chargeurs portables de 60 W aux alimentations électriques de 1 200 W de qualité industrielle. Notamment, sa série Slim de 120 W présente une conception longue et étroite pour les espaces restreints, et sa série IP67 de 1 200 W prend en charge une sortie de courant ultra-élevée jusqu'à 50 A, offrant des solutions ciblées pour divers scénarios.
